LoRa kit

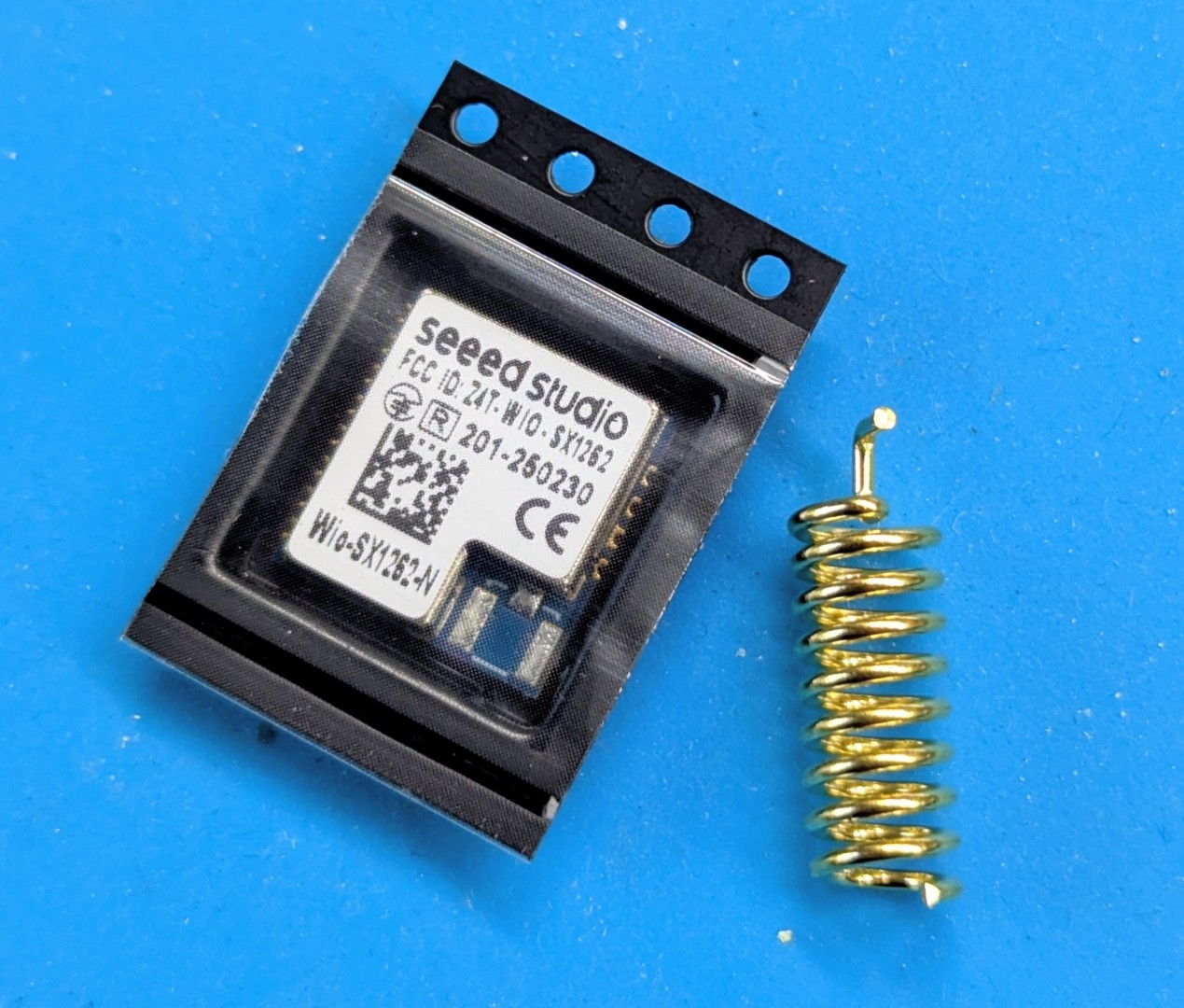

Met de LoRa kit kan je een LoRa transceiver module toevoegen aan je badge. Dit vergt wel wat soldeerwerk, maar anders zou het niet plezant zijn! De kit bevat - Seeedstudio Wio-SX1262-N Module - Spiraal antenne

Montage

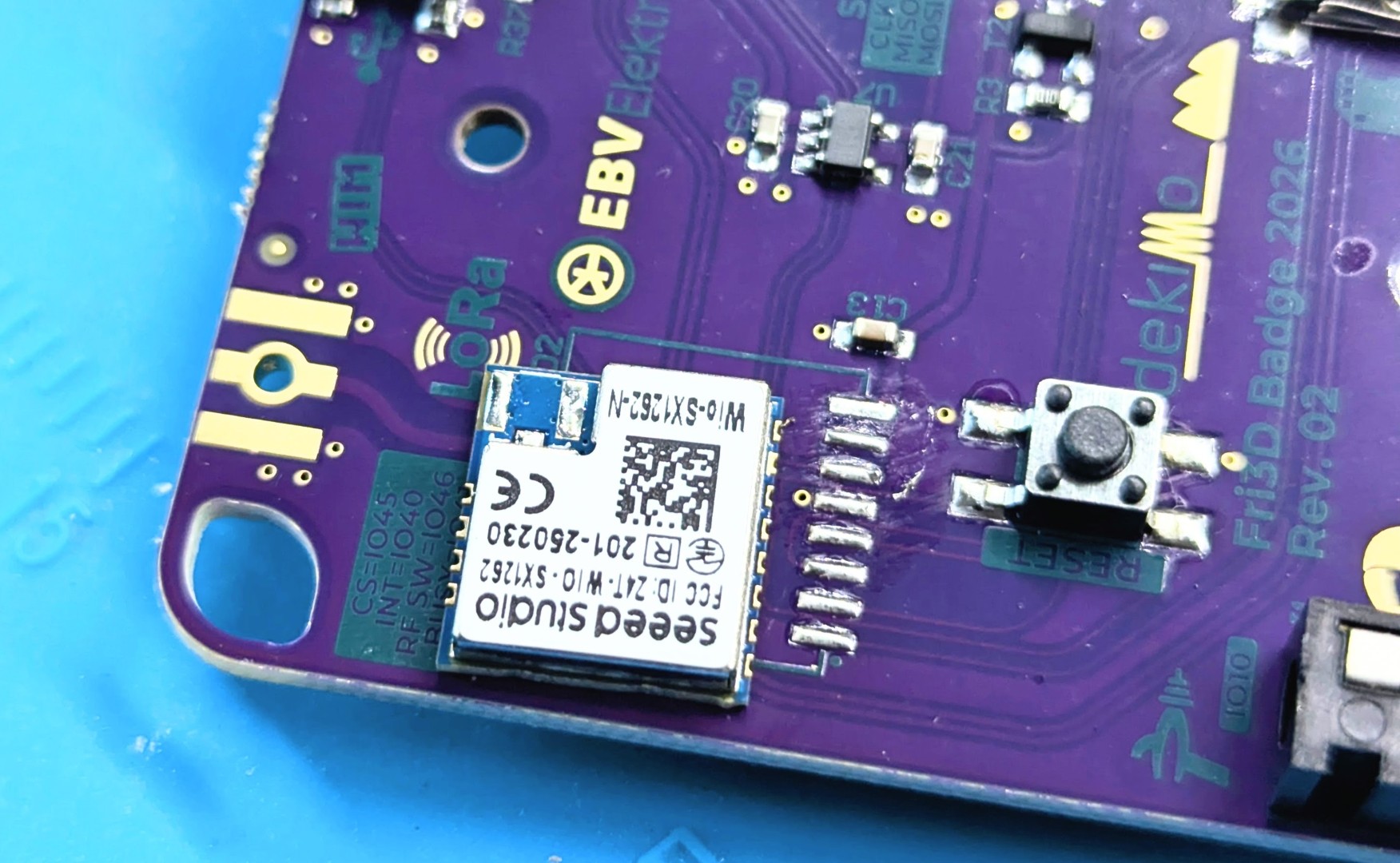

Positioneer de LoRa Module op de PCB, eventueel kan je al een pad vertinnen (een beetje extra soldeersel op doen).

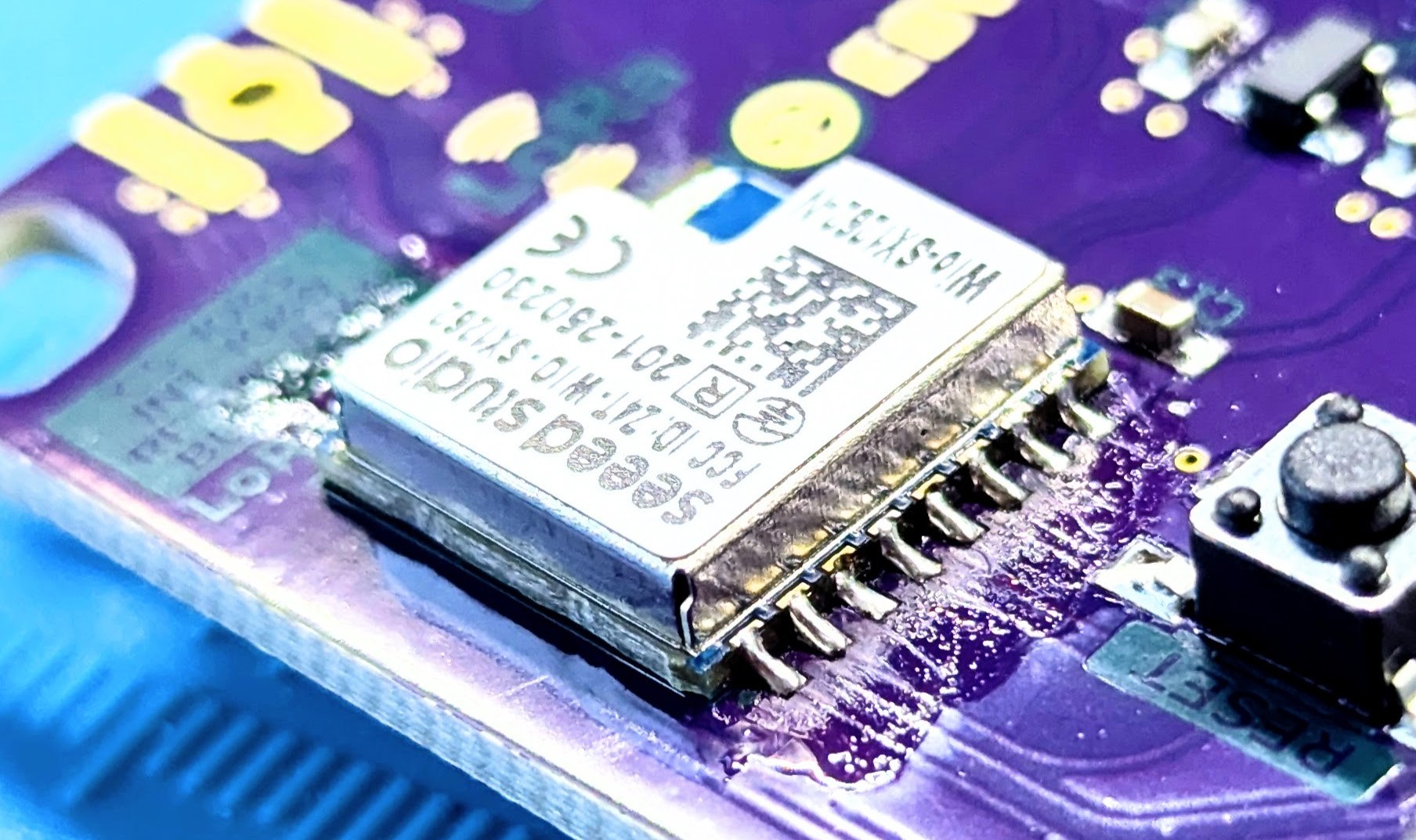

Soldeer eerst deze ene pin vast en verifieer dat de module goed gepositioneerd is aan beide kanten. Gebruik een pincet om de module op zijn plaats te houden wanneer je de eerste pin soldeert.

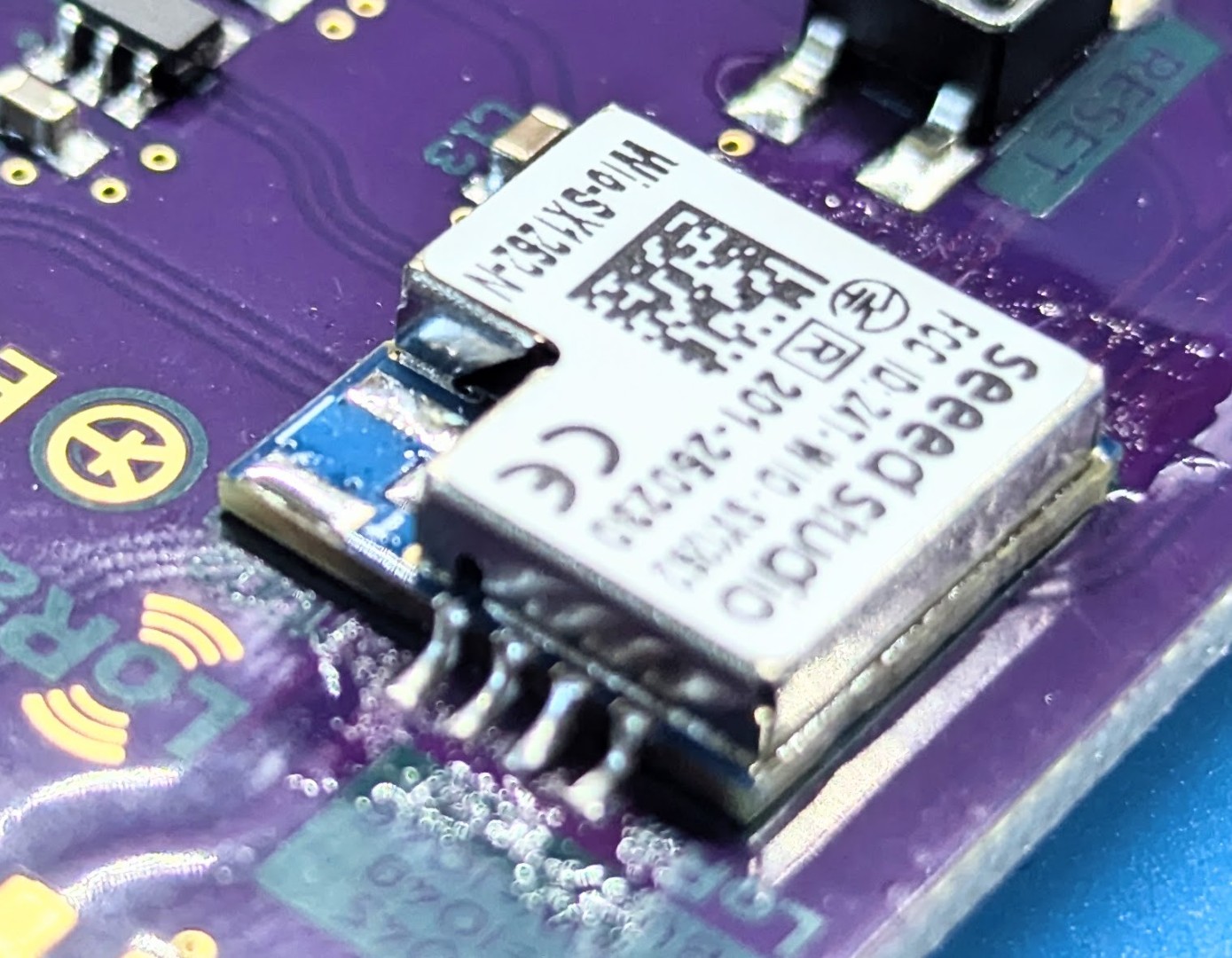

Vervolgens kan je de pinnen allemaal solderen. Let hier bij op dat je geen kortsluiting maakt tussen de pin aan de zijkant en de metalen cover. Indien het solderen niet vlot lukt, kan flux soms wonderen verrichten.

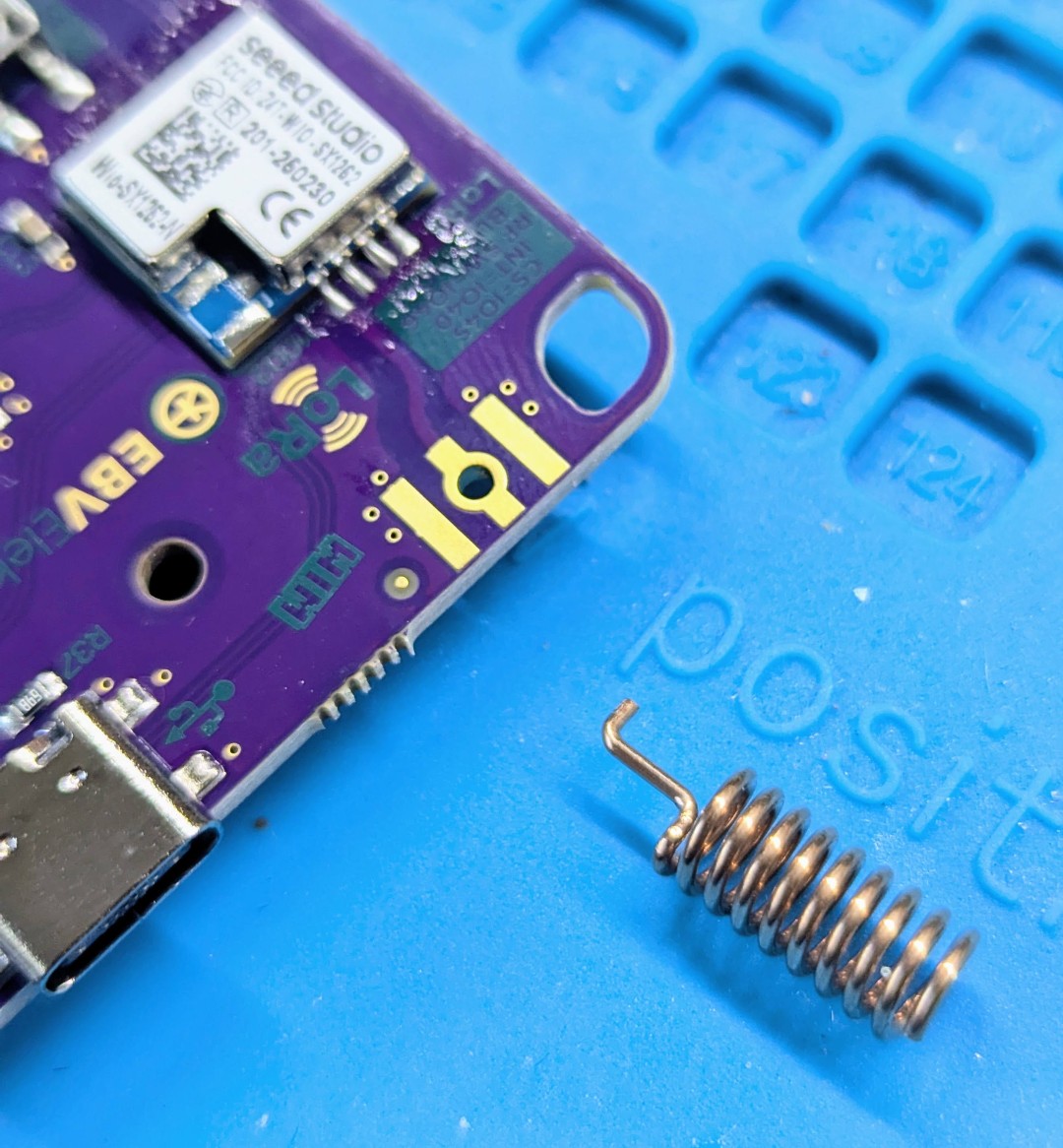

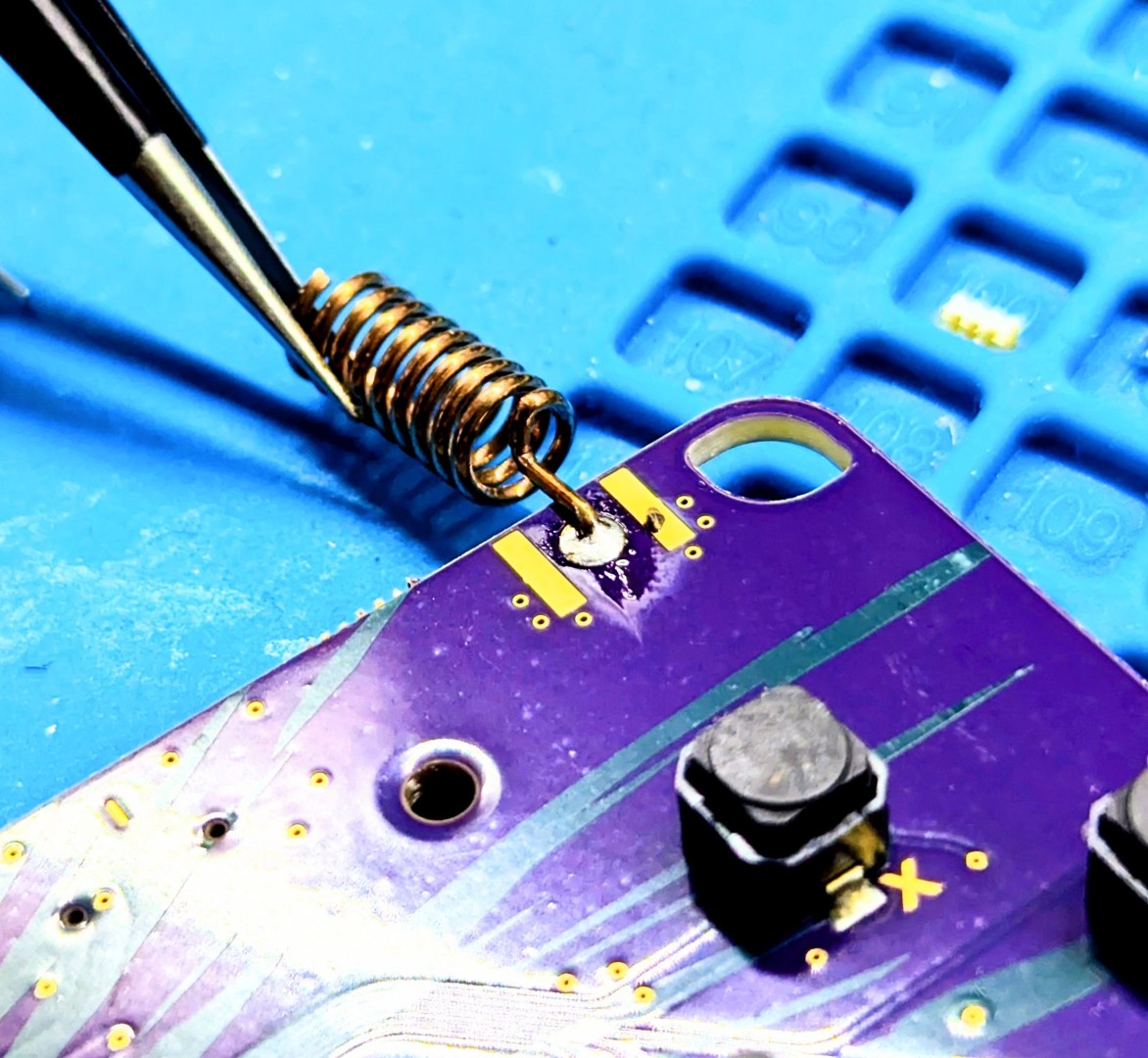

Vervolgens kan je de antenne monteren (tenzij je de uitbreiding voor de SMA connector hebt gekocht, dan kan je verder naar beneden scrollen)

Antenne wordt heet tijdens het solderen

De antenne wordt heet tijdens het solderen daar dit gewoon een stuk metaal is. Hier is het gebruik van een pincet of ander hulpmiddel zeer cruciaal om brandwonden te vermijden! Laat deze na het solderen voldoende afkoelen!

Uitbreiding

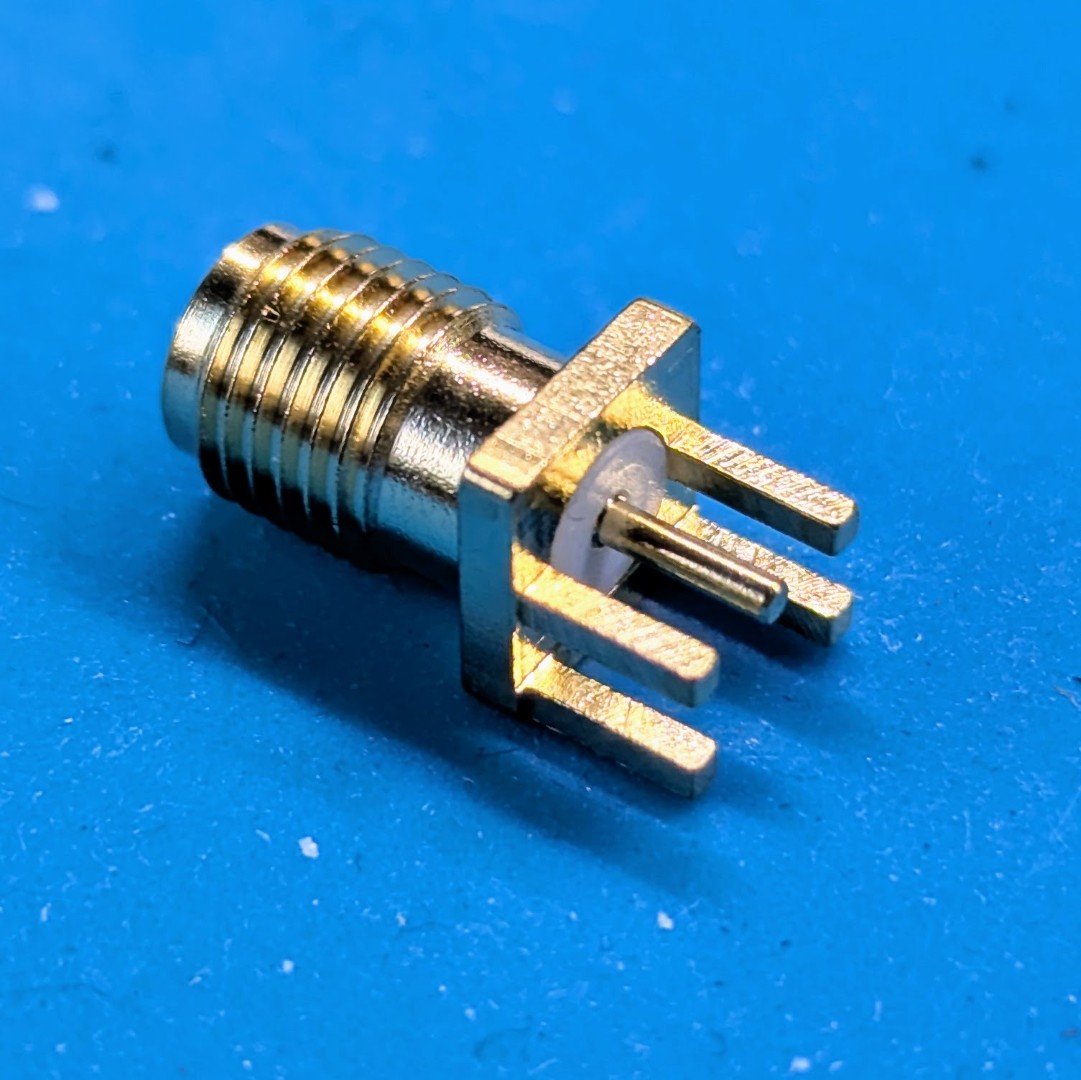

Deze kit bevat een SMD SMA connector en een 5dBi Gain 868MHz antenne.

Sluit altijd een antenne aan

Om beschadiging te voorkomen aan de vermogenstrap van de RF module moet deze ten allen tijde getermineerd zijn. In de praktijk wil dit zeggen dat je altijd een antenne moet aansluiten wanneer je de LoRa module gaat gebruiken.

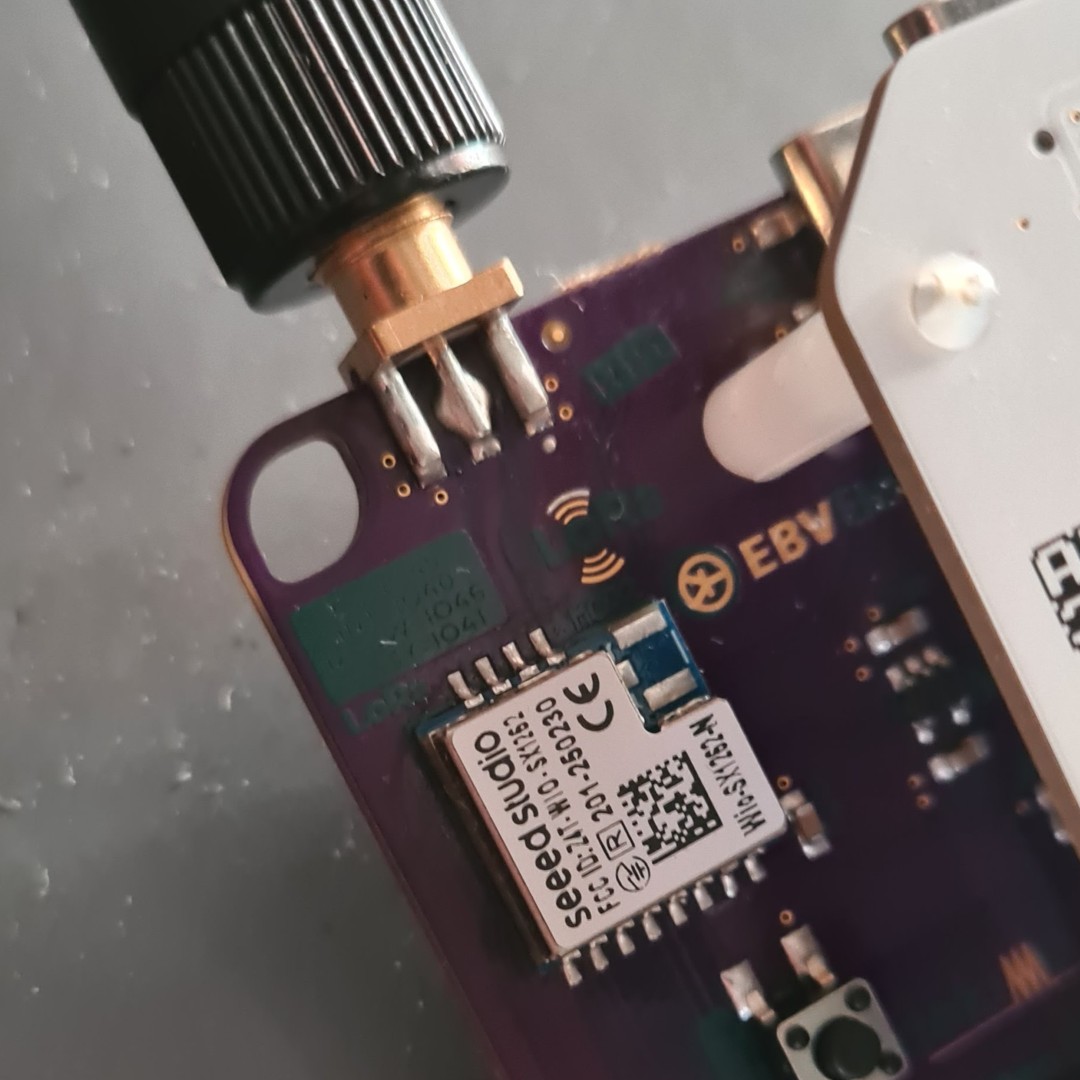

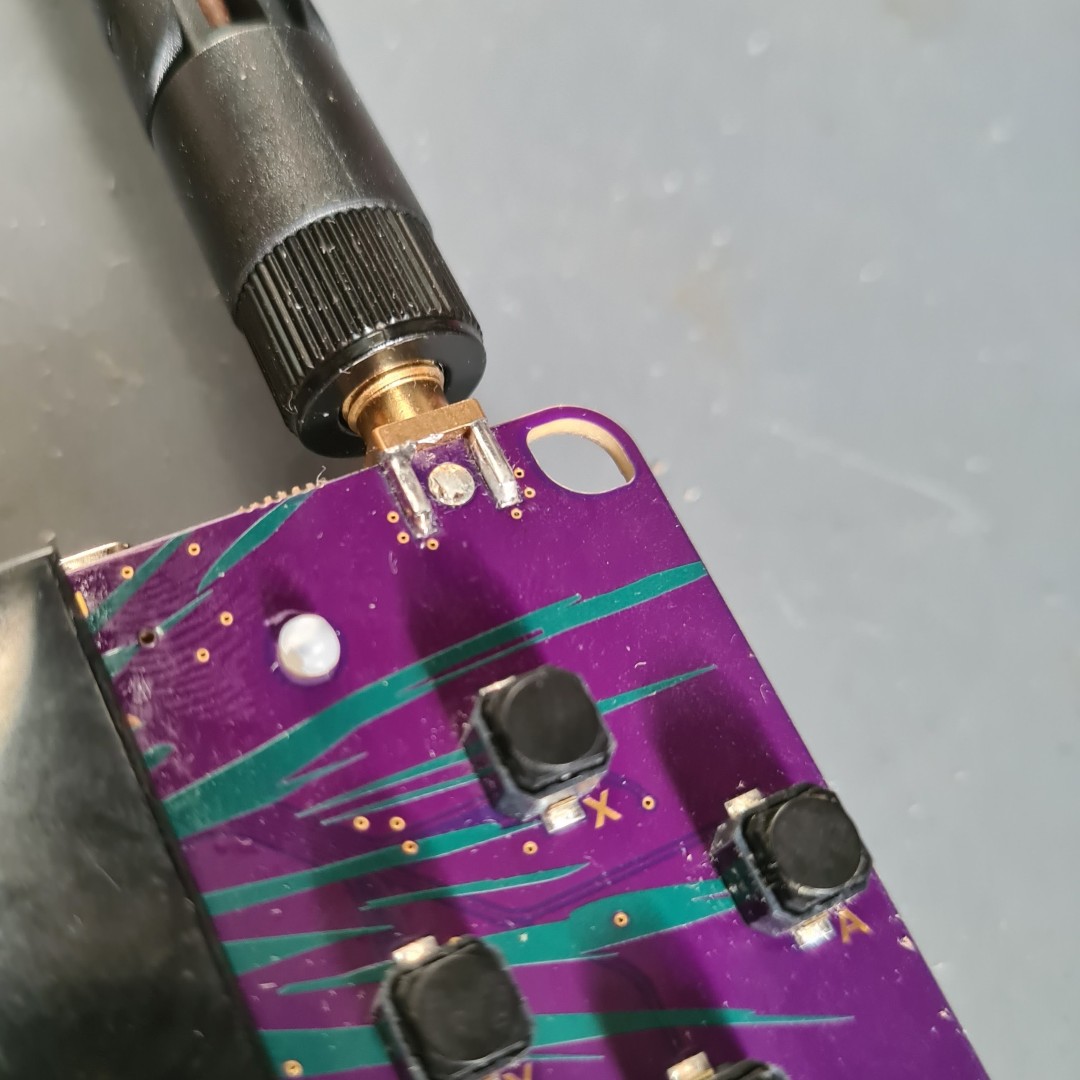

SMA connector wordt heet tijdens het solderen

Net zoals de antenne, wordt ook de SMA connector heet tijdens het solderen. Gebruik een pincet of ander hulpmiddel om brandwonden te voorkomen! Laat de connector voldoende afkoelen na het solderen!

Geduld is belangrijk bij het monteren van deze connector om een goede soldeer verbinding te bekomen. Het metaal dat je wil solderen op de PCB (in dit geval de SMA connector) moet warm genoeg zijn opdat het soldeersel zich er goed aan hecht.
