SaO Mirror

Deze printplaat is ontworpen om sensoren die je op de SaO connector kan plaatsen, naar de "andere" kant van de badge te laten wijzen. Dit is vooral heel praktisch bij het gebruik van de ToF addon. Als extra functie werden er ook 8 WS2812 RGB LEDs geplaatst voor extra visualisatie. Deze zijn echter optioneel en maken geen deel uit van de kit.

Hardware

Overzicht

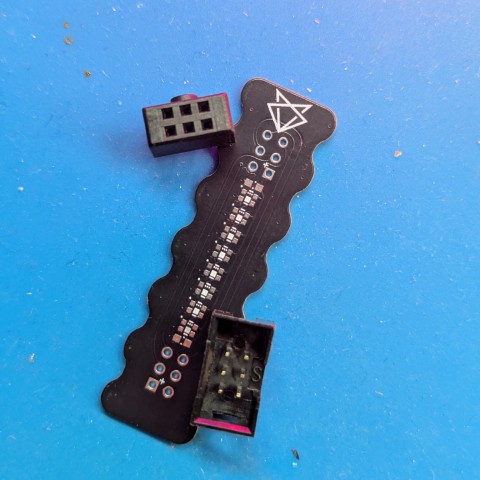

De kit komt met de nodige connectoren. De optionele LEDs zitten niet bij in de kit. Als je deze wil solderen raden we aan om deze eerst te solderen voor je de overige componenten van de kit soldeert.

Assemblage instructies

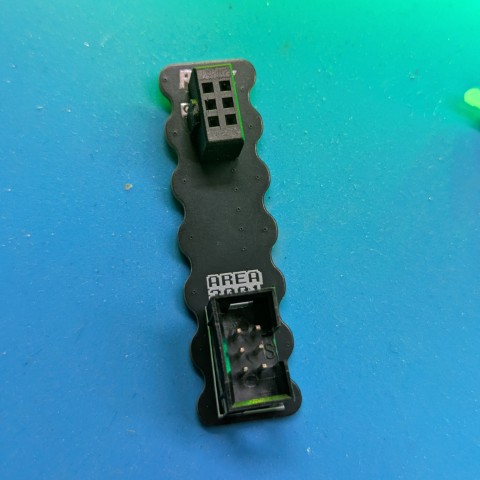

Plaats de connectoren op de printplaat zoals hier aangeven.

let op de orientatie van de connectoren

De richting van de connectoren is kritisch, kijk aandachtig naar de foto's zodat je deze correct monteert op de PCB.

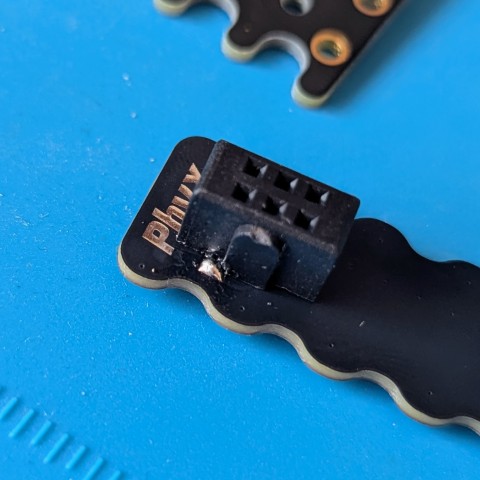

Verbind de soldeerbrug (die nogal ongelukkig dicht tegen de connector zit) met een beetje soldeersel

gebruik

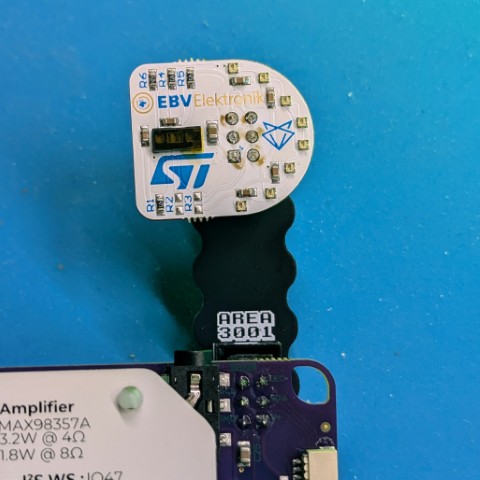

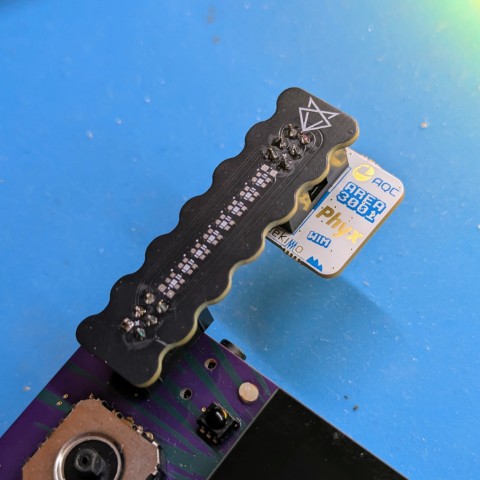

Plaats de Mirror PCB op je badge en nu kan je jouw SAO naar de andere kant laten kijken

Software

Tenzij je de optionele WS2812 LEDs gesoldeerd hebt, moet je niets aanpassen aan je software.
